Caio Ferreira e Emmanuel Chaves • 02 abr 2024
24 ANSI - Volts/Hertz
A proteção 24 ANSI, conhecida como proteção Volts/Hertz, é essencial em sistemas elétricos. Monitora a relação entre tensão e frequência, ativando alarmes ou desconectando equipamentos quando há desvios dos valores predefinidos, protegendo-os de danos em condições anormais.
![24 ANSI - Volts/Hertz](https://sensorlessengenharia.com.br/storage/blog/fa7RpEmKvBHQKY6u6Kw0hTjSZ95DOH-metaUFJPVEXDh8ODTyA2N04gKDQpLnBuZw==-.png)
A proteção 24 ANSI, também conhecida como proteção Volts/Hertz, é uma funcionalidade essencial em sistemas elétricos, visando salvaguardar equipamentos contra anomalias de tensão e frequência. Sua implementação se baseia na relação entre tensão (Volts) e frequência (Hertz) em um sistema de potência. Quando os valores de tensão e frequência excedem os limites predefinidos, a proteção é acionada, interrompendo o fornecimento de energia ou ativando alarmes para evitar danos aos equipamentos.
O funcionamento dessa proteção é relativamente simples, mas eficaz. A relação entre tensão e frequência é fundamental para garantir a operação correta de muitos dispositivos elétricos. Em condições normais, a relação entre tensão e frequência é mantida dentro de uma faixa específica. Por exemplo, em sistemas de potência típicos, uma relação de 1% de variação na frequência para cada 1% de variação na tensão é considerada normal.

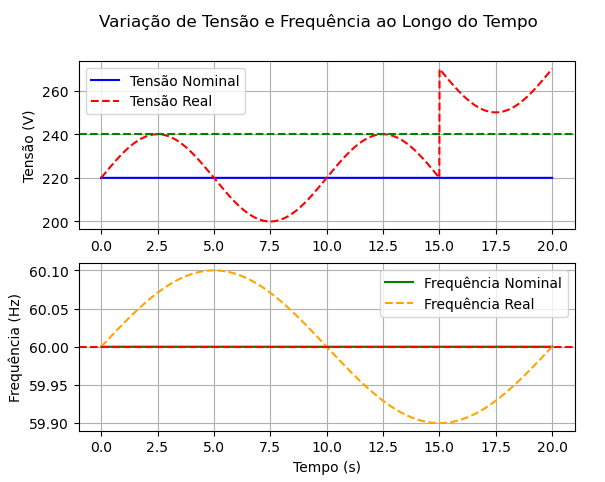

Quando ocorrem variações significativas nessa relação, isso pode indicar uma condição anormal no sistema elétrico. Por exemplo, uma queda na frequência sem uma redução correspondente na tensão pode sugerir uma sobrecarga no sistema. Da mesma forma, um aumento repentino na tensão sem uma mudança correspondente na frequência pode indicar uma falha no regulador de tensão ou uma desconexão de carga.
Para detectar essas variações e responder rapidamente a elas, a proteção Volts/Hertz utiliza sensores de tensão e frequência que monitoram continuamente esses parâmetros e os comparam com os limites predefinidos. Se os valores monitorados excederem esses limites, a proteção é acionada, enviando um sinal para desconectar a carga ou ativar alarmes para alertar os operadores sobre a condição anormal.
Além disso, essa proteção pode ser configurada com ajustes de temporização para evitar a atuação indevida em condições transitórias. Por exemplo, em sistemas onde variações rápidas na carga são comuns, é possível definir temporizadores para permitir uma margem de tolerância antes que a proteção seja ativada, evitando desligamentos desnecessários.
As aplicações da proteção 24 ANSI são vastas e abrangem desde sistemas de distribuição de energia até instalações industriais de grande porte. Sua importância reside na capacidade de preservar a integridade dos equipamentos elétricos, minimizando os riscos de falhas catastróficas e garantindo a continuidade das operações. A configuração adequada dos parâmetros da proteção, como os limites de tensão e frequência, é essencial para garantir um funcionamento eficaz e confiável.
Além disso, a evolução da tecnologia está impulsionando o desenvolvimento de proteções mais avançadas, incluindo a integração de algoritmos de inteligência artificial e análise de dados em tempo real. Essas inovações prometem melhorar ainda mais a eficiência e a confiabilidade dos sistemas de proteção, proporcionando sistemas elétricos cada vez mais complexos e interconectados.
Aqui na Sensorless somos especialistas em estudos de proteção e seletividade. Entre em contato conosco para maiores informações, sugestões ou caso queira fazer parcerias.
E lembre-se! Pensou em energia, pensou Sensorless!
