Proteção 67 - Sobrecorrente Direcional

Introdução

A proteção de sobrecorrente direcional (67) é fundamental para garantir a segurança e a confiabilidade dos sistemas elétricos de potência. Sua parametrização pode gerar algumas dúvidas, mas entender seu funcionamento é essencial.

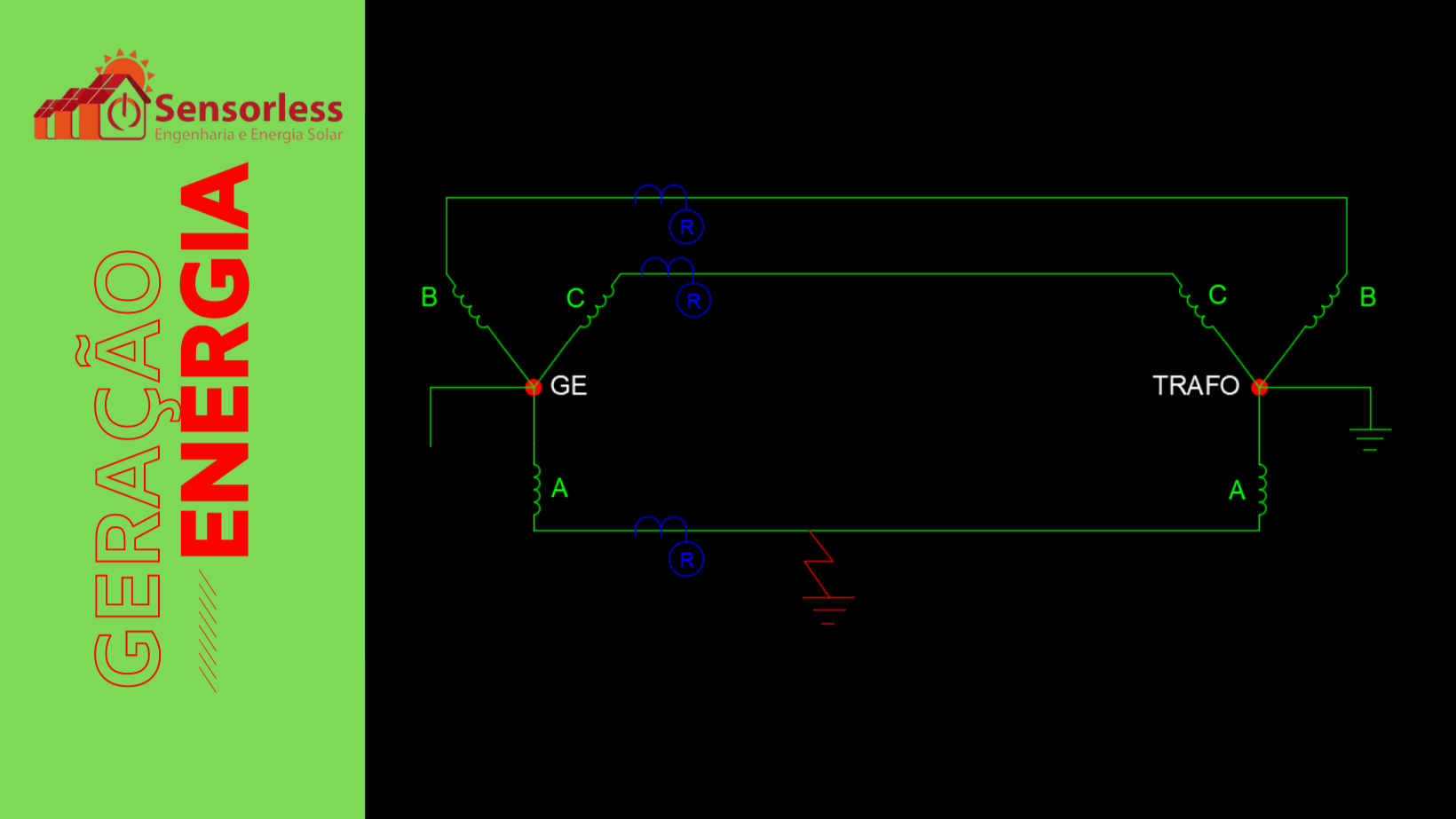

Essa proteção é aplicada para detectar e reagir a condições de faltas bifásicas ou trifásicas no circuito elétrico, as quais podem ser causadas por defeitos em equipamentos, condições climáticas adversas ou outras anormalidades no sistema elétrico. Sua função principal é identificar a localização da falta, ou seja, a direção do curto-circuito, o que possibilita uma resposta mais rápida e precisa para mitigar os efeitos adversos no sistema.

Operação

A proteção 67 opera com base na detecção de desequilíbrios nas correntes de fase. Em condições normais, as três fases mantêm-se em equilíbrio e têm como referência o neutro, com uma defasagem aproximada de 120° entre elas. Entretanto, quando ocorre uma falta, as fases perdem a referência do neutro, indicando a presença da falha. Para a detecção, são utilizados Transformadores de Corrente (TCs) conectados às fases e ao neutro do sistema elétrico, fornecendo sinais de corrente que são comparados e analisados pelos dispositivos de proteção.

Dentro do esquema da proteção 67, são empregados elementos específicos, como o elemento de sobrecorrente direcional, projetado para responder somente a correntes de falta com componentes direcionais, ignorando correntes provenientes de cargas normais ou desequilíbrios não relacionados a faltas. Para garantir a operação adequada desse elemento, são fundamentais a seletividade e a sensibilidade.

Ajustes

A configuração adequada da proteção 67 exige ajustes precisos, incluindo a definição de curvas de tempo-corrente, configurações de direcionalidade, níveis de disparo e outras características específicas do equipamento e da aplicação. Engenheiros experientes devem realizar esses ajustes, levando em consideração a topologia do sistema elétrico, as características dos elementos protegidos e as diretrizes de coordenação com outras proteções presentes no sistema.

Exemplo

Para ilustrar a aplicação da proteção 67 em um sistema fotovoltaico, por exemplo, acompanhe o vídeo a seguir:

https://www.youtube.com/watch?v=Z2J2taynCcs

Conclusão

A aplicação correta da proteção 67 em sistemas de distribuição de energia é crucial para garantir a segurança operacional, reduzir o tempo de indisponibilidade de energia em caso de falhas e proteger os equipamentos elétricos, minimizando danos causados por faltas elétricas.

Esperamos que esta explicação tenha sido útil para a compreensão da proteção de sobrecorrente direcional (ANSI 67). Se você tiver alguma dúvida ou quiser saber mais sobre outras proteções para sistemas elétricos, sinta-se à vontade para entrar em contato conosco!
