Caio Ferreira, Leandro Perdigão e Emmanuel Chaves • 05 jan 2024
Normas e Obrigações Relacionadas à Qualidade de Energia
Normas internacionais como a IEC 61000, IEC 61000-4-30, IEEE 519 e IEC 61587 estabelecem parâmetros para garantir a eficiência e confiabilidade dos sistemas elétricos. O monitoramento especializado e periódico é essencial para assegurar conformidade e eficácia operacional.

A garantia da qualidade de energia é um aspecto crucial para a operação eficiente e segura de sistemas elétricos. Normas internacionais, como as da Comissão Eletrotécnica Internacional (IEC), estabelecem parâmetros e diretrizes para a gestão da qualidade de energia. As seguintes normas são frequentemente referenciadas nesse contexto:
A IEC 61000 abrange aspectos relacionados à compatibilidade eletromagnética (EMC) e fenômenos associados, incluindo distúrbios harmônicos, inter-harmônicos, flutuações de tensão e flicker.
O padrão IEEE 519 define limites para distorção harmônica em sistemas elétricos, oferecendo orientações para a mitigação eficaz de distorções harmônicas.
A norma IEC 61587 aborda limites de flutuação de luminância e métodos de avaliação para equipamentos elétricos em relação a variações de tensão.
A IEC 61000-4-30 estabelece métodos para medição de qualidade de energia, incluindo parâmetros como tensão, corrente, frequência e inter-harmônicos.
Além de seguir essas normas, clientes no setor de energia podem ter obrigações específicas, tais como:
Conformidade com Limites de Qualidade:
Garantir a conformidade com os limites estabelecidos pelas normas de qualidade de energia é vital para a integridade operacional dos sistemas elétricos. O monitoramento especializado permite a análise em tempo real, identificando e corrigindo desvios antes que possam causar danos significativos. Além disso, a capacidade de monitorar continuamente possibilita ajustes dinâmicos conforme as condições de operação variam ao longo do tempo.
Manutenção Adequada de Equipamentos:
O monitoramento regular dos equipamentos elétricos desempenha um papel fundamental na manutenção preventiva. Identificar padrões anormais de desempenho ou desgaste permite a intervenção antecipada, evitando falhas inesperadas e garantindo a conformidade com os padrões de qualidade de energia. A análise periódica pode revelar tendências de desempenho que podem orientar programas de manutenção a longo prazo.
Atendimento a Requisitos Setoriais Específicos:
Setores como o da saúde, onde equipamentos sensíveis são cruciais, demandam monitoramento especializado para garantir a conformidade com requisitos rigorosos de qualidade de energia. A análise detalhada e em tempo real é essencial para identificar e resolver problemas que possam afetar a integridade de equipamentos críticos, assegurando o atendimento a padrões específicos do setor.
Monitoramento e Relatórios:
Monitorar continuamente a qualidade de energia permite a criação de relatórios precisos e abrangentes. Esses relatórios são cruciais para demonstrar a conformidade com normas e regulamentações. Além disso, a capacidade de realizar análises detalhadas ao longo do tempo oferece insights valiosos para melhorar processos e eficiência operacional.
Investimento em Tecnologias Mitigadoras:
O monitoramento especializado facilita a identificação de áreas específicas que requerem intervenção. Isso orienta o investimento em tecnologias mitigadoras, como filtros ativos, para abordar problemas específicos de qualidade de energia. A análise de longo prazo pode avaliar a eficácia dessas tecnologias ao longo do tempo.
Simulações de harmônicas no software ATPDraw

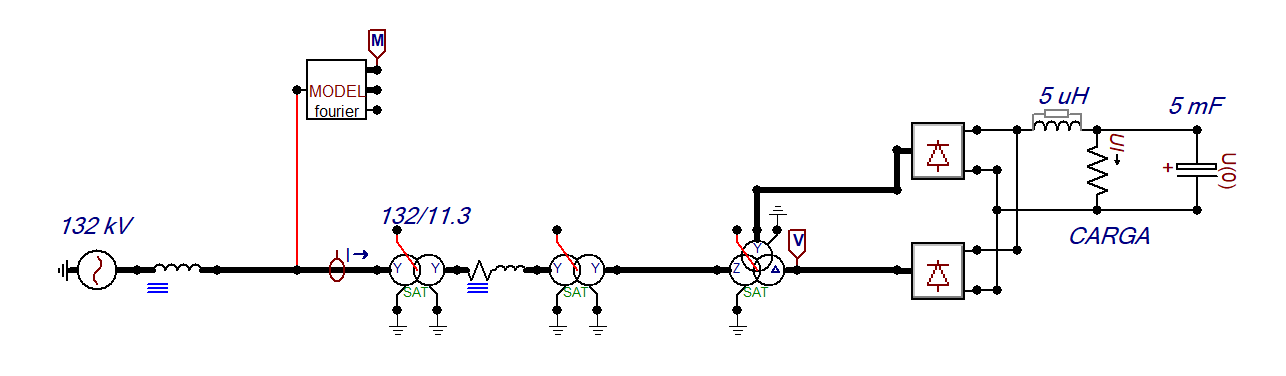

Adaptamos um dos circuitos exemplo disponibilizados no software, com uma fonte de tensão de 132 kV, e analisamos o comportamento da corrente (as distorções harmônicas) com base na carga conectada.

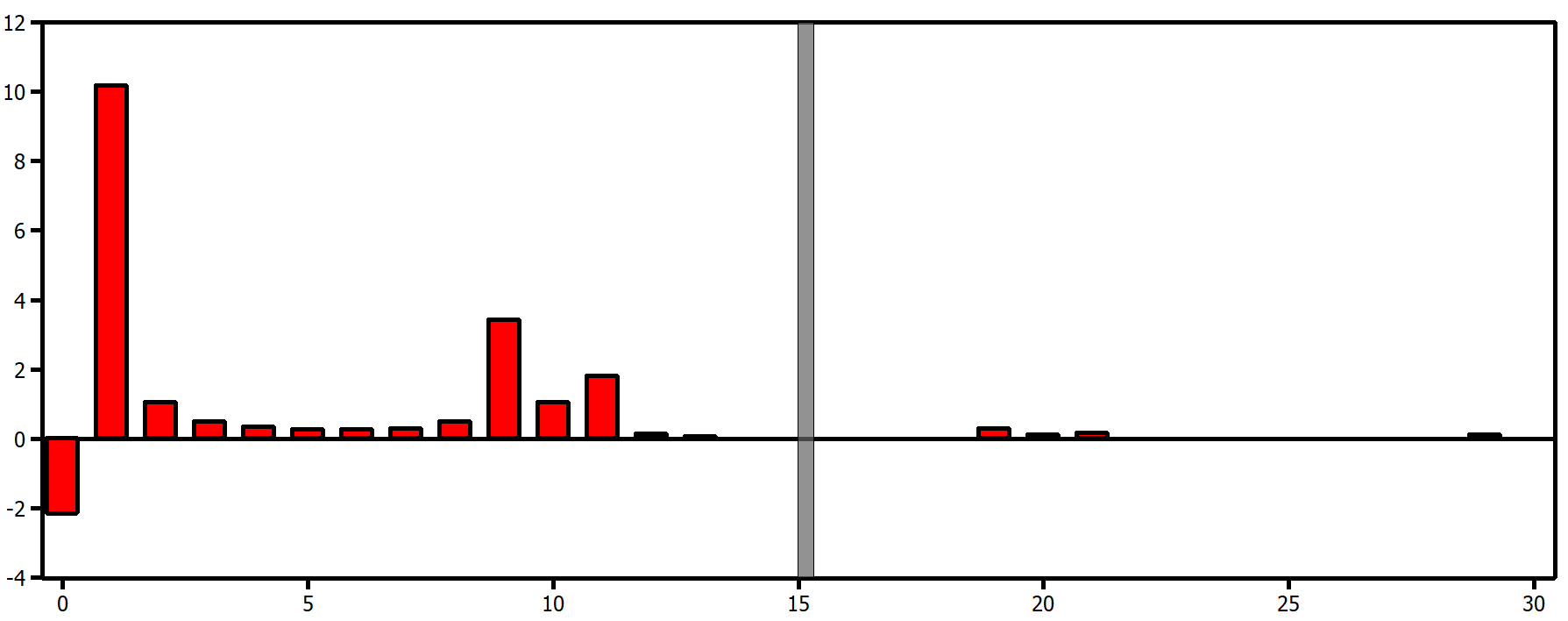

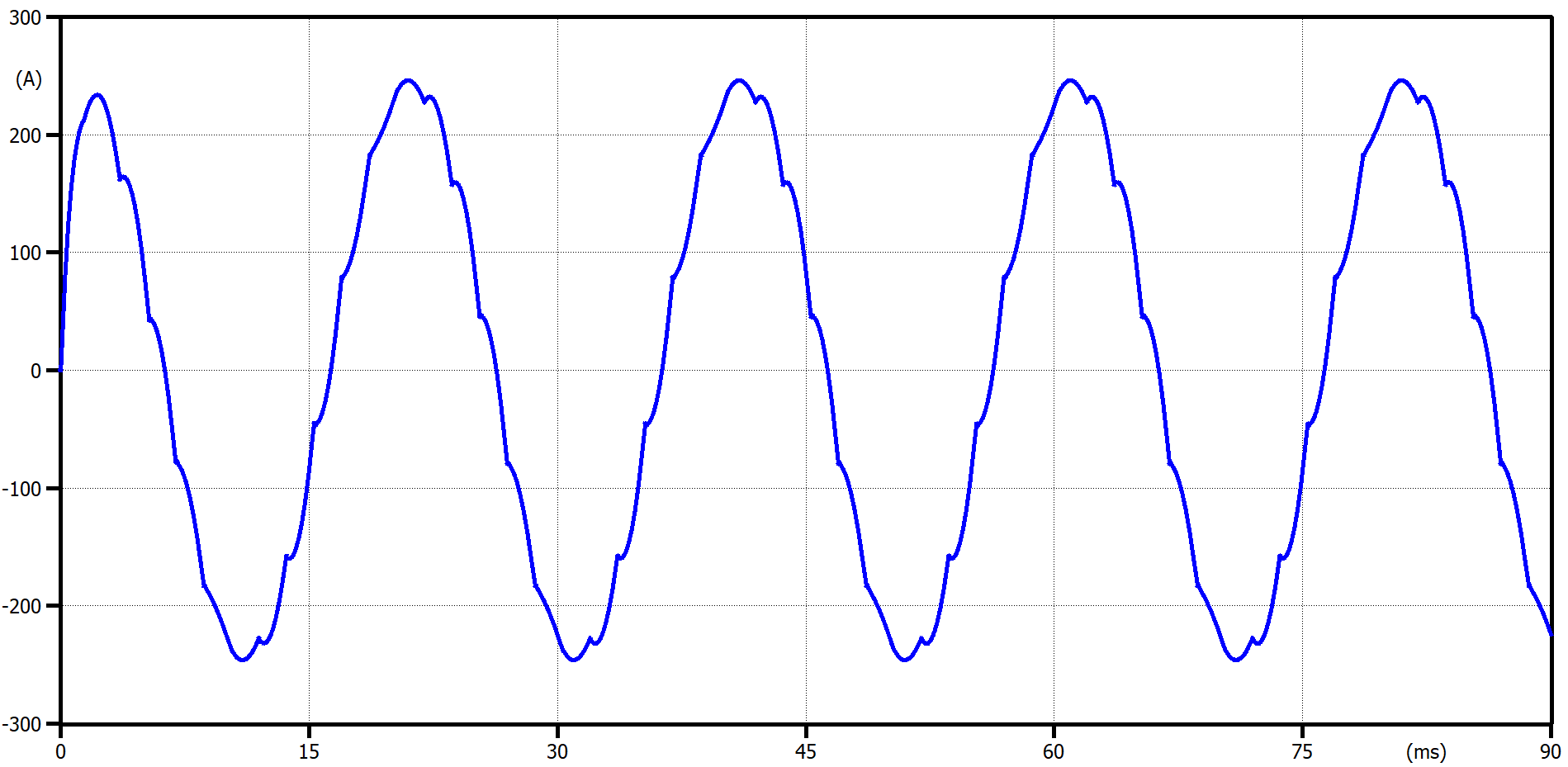

Observe a forma de onda e as componentes harmônicas considerando uma carga de 0,2 Ohms.

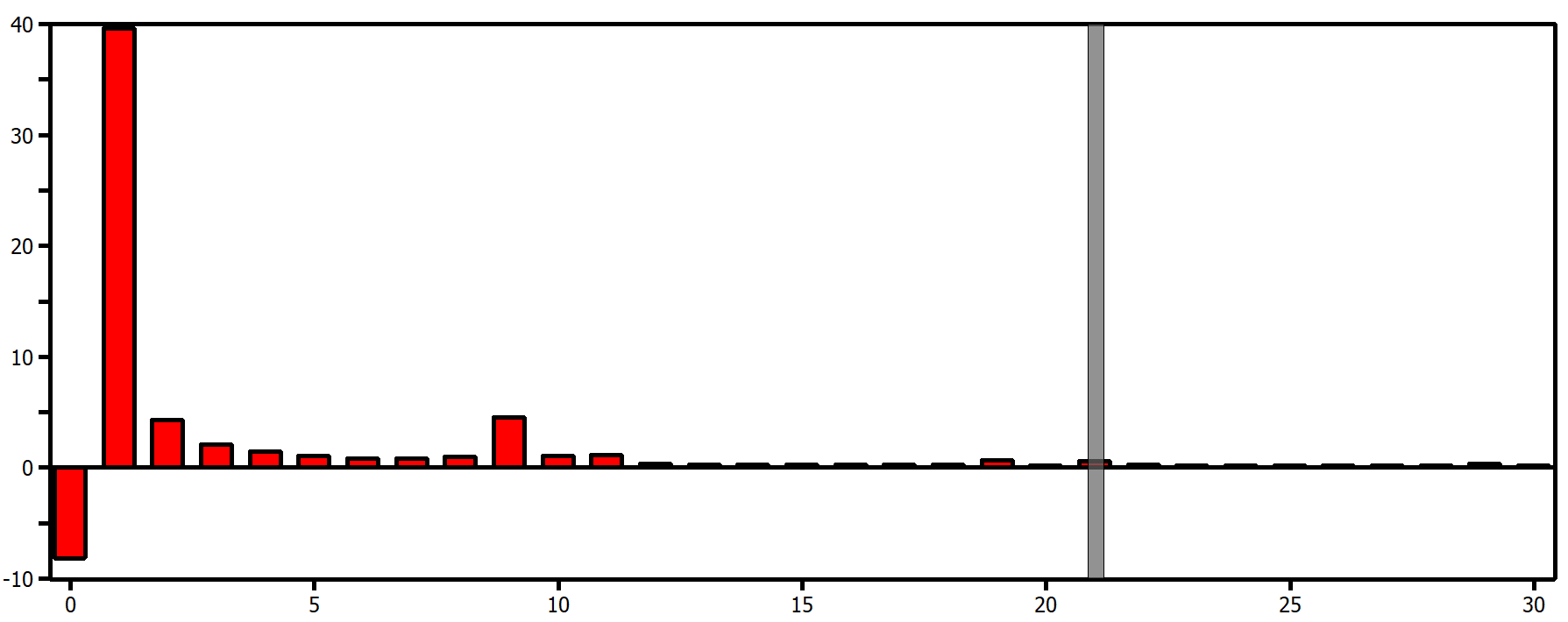

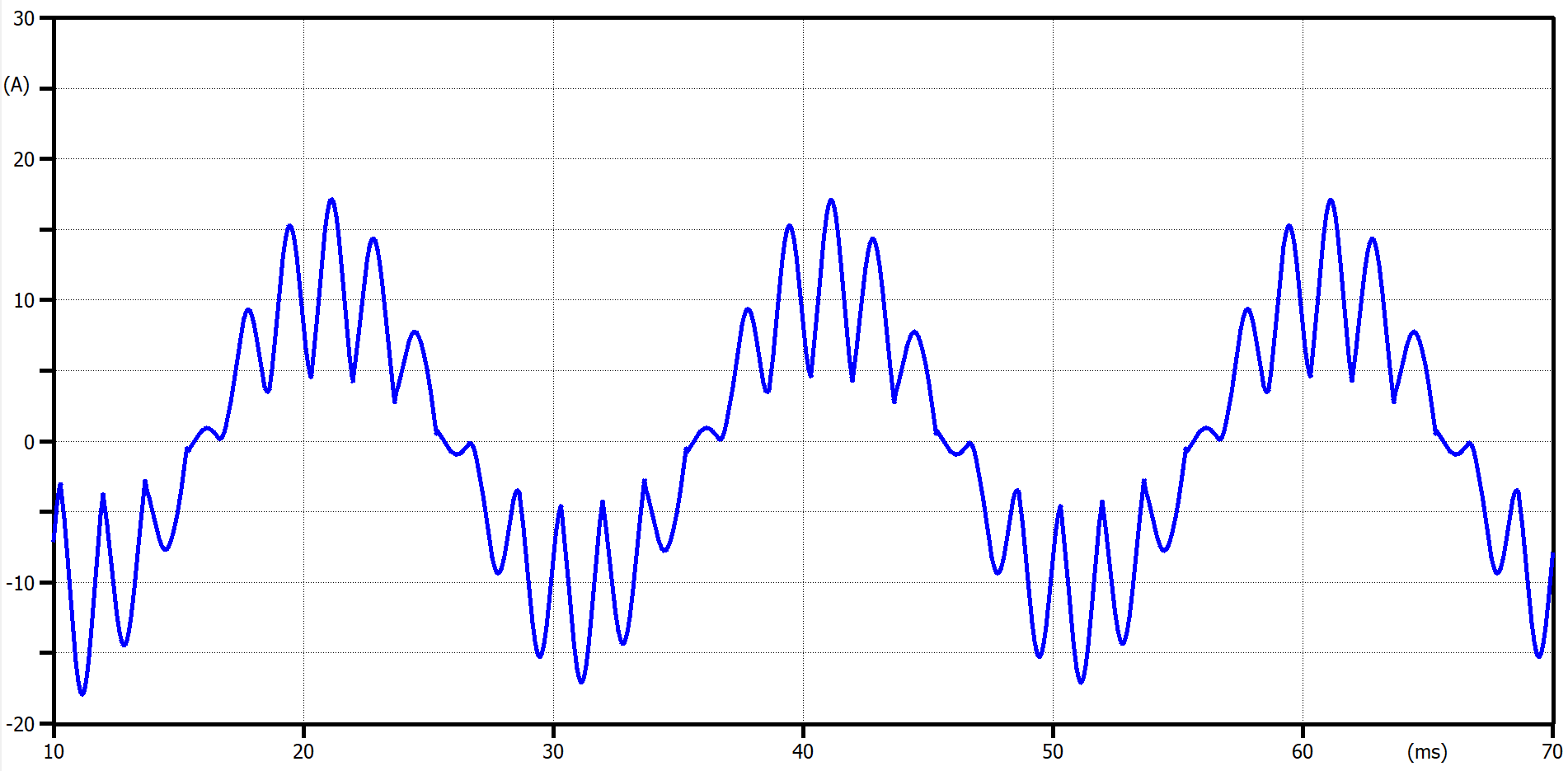

Agora, aumentando a carga para 0,5 Ohms, observe como aumentaram as distorções na forma de onda de corrente por conta das componentes harmônicas.
O aumento da carga em um sistema elétrico pode introduzir uma série de fatores, como não linearidades, respostas dinâmicas e variações nas características de carga, que contribuem para o aumento das componentes harmônicas e a distorção da forma de onda de corrente.
O monitoramento especializado e contínuo desempenha um papel central na garantia da qualidade de energia e, além de atender às obrigações normativas, também possibilita uma gestão proativa, melhoria contínua e eficiência operacional no setor elétrico. Isso resulta em sistemas mais confiáveis, menor tempo de inatividade e um ambiente elétrico mais seguro e eficiente.
Em caso de dúvidas, sugestões ou tiver interesse em fazer parcerias, entre em contato conosco!
https://sensorlessengenharia.com.br/entre-em-contato
E lembre-se... Pensou em energia, pensou Sensorless!
